鋼絲繩的受力計算

來源：本發科技 瀏覽人數：105 次更新時間：2022.05.31

某一規格的鋼絲繩允許承受的最大拉力是有一定限度的,即使采用再好的鋼絲編織機，超過這個限度,鋼絲繩就會被破壞或拉斷,因此在工作中需對鋼絲繩的受力進行計算。


 (一) 鋼絲繩的破斷控力     鋼絲繩的破斷拉力可由表1、2中查出,考慮鋼絲繩捻制使每根鋼絲受力不均勻,整根鋼絲繩的破斷拉力應按下式計算:

SP =ΨΣSi
  式中SP ——鋼絲繩的破斷拉力,kN;
  ΣSi ——鋼絲絲繩規格表中提供的鋼絲破斷拉力的總和, kN;
   Ψ——鋼絲捻制不均折減系數,對6×19繩,Ψ=0.85;對6×37繩,Ψ=0.82;對6×61 繩, Ψ=0.80。
       但在工作現場,一般缺少圖表資料,同時也不要求精確計算,此時可采用

下式(僅為數據估算用,非規范公式)估算鋼絲繩的破斷拉力:        式中SP ——鋼絲繩的破斷拉力,N;              d——鋼絲繩的直徑 ,mm。


    (二)鋼絲繩的安全系數

    為了保證起重作業的安全,鋼絲繩許用拉力只是其破斷拉力的幾分之一。破斷拉力與許用拉力之比為安全系數。


(三)鋼絲繩的許用扭力      P = SP / K
   式中  P——鋼絲繩的許用拉力,N;     SP——鋼絲繩的破斷拉力,N;     K  ——鋼絲繩的安全系數。
    例 : 型號6×37-26的鋼絲繩,用做捆綁繩時其許用拉力為多大？     解: SP =500d2=500×262=338000(N)     用做捆綁繩時,取K=10,則
    P = SP / K =338000 / 10=33800（N）


您在挑選鋼絲編織機或合股機的時候，您對鋼絲繩的受力要求也是一個重要的設備挑選參考。


資料整理：浙江本發---中國鋼絲編織機專家

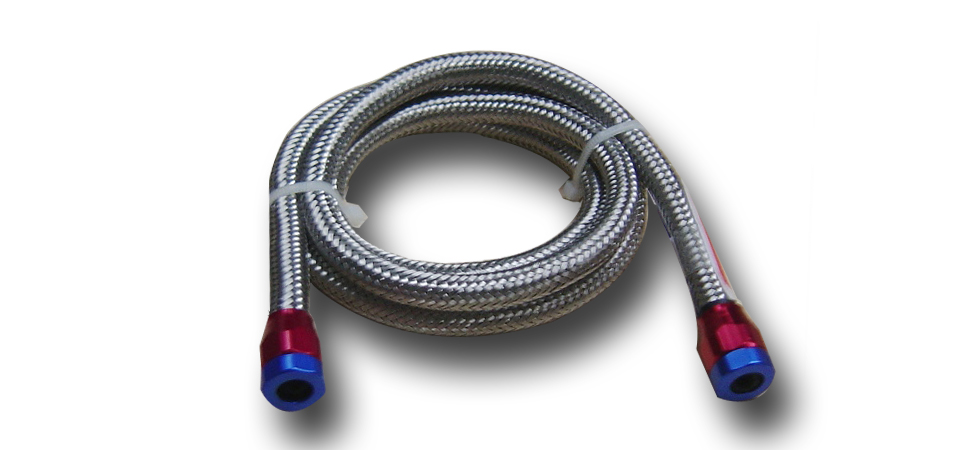

鐵氟龍管編織管


                                                                          圖為本發科技的編織管樣品
